芯力特量产带整板休眠与唤醒的CAN FD芯片——SIT1043

SIT1043是一款应用于 CAN 协议控制器和物理总线之间的接口芯片，支持 5Mbps 灵活数据速率（Flexible Data-Rate），具有在总线与 CAN 协议控制器之间进行差分信号传输的能力。SIT1043总线端口耐压可达-58V至+58V，接收器共模输入电压达到-30V至＋30V，适用于 12V 或 24V 应用系统。SIT1043采用多电源供电，拥有多种系统保护和诊断功能以提高器件和 CAN 的稳定性。另外，SIT1043拥有五种工作模式：正常工作模式、静音模式、待机模式、睡眠等待模式和睡眠模式，在低功耗模式下支持本地唤醒与远程唤醒；所提供的低功耗模式管理可极大节省 CAN 总线应用系统的电力，SIT1043带INH脚功能，能够控制给系统供电的LDO,使系统在休眠模式下关闭LDO输出，达到最低功耗，以满足客户的低功耗需求。

SIT1043主要应用于汽车通信领域，如车身控制系统、汽车网关、高级辅助驾驶系统（ADAS）、信息和娱乐系统、BMS等。

SIT1043的外形示意图：

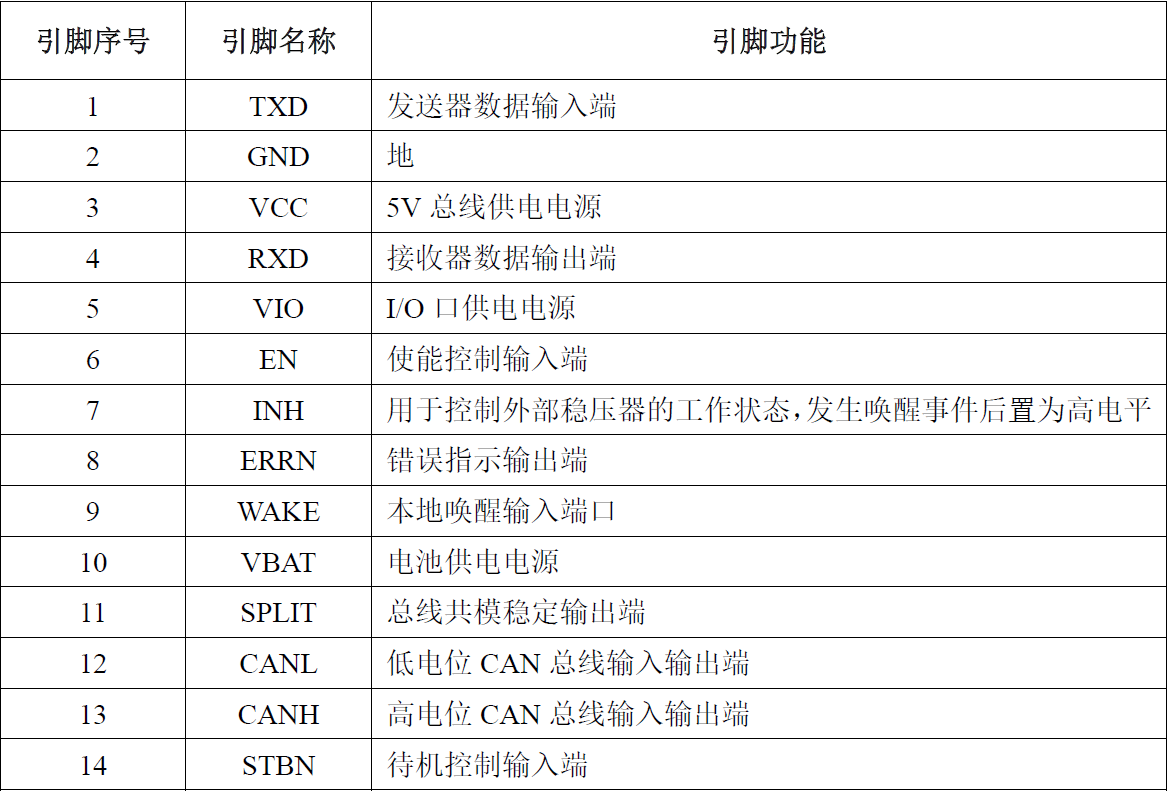

SIT1043的引脚定义：
