MCU微课堂 | CKS32F4xx系列产品PVD应用

第四期 2023.2.10

CKS32F4xx系列产品提供了可编程电压检测器PVD，用于对MCU供电电压VDD进行监控，当检测到电压低于或者高于PVD设置的阈值时，会向内核产生一个PVD中断（EXTI线中断）以使内核在复位前进行紧急处理。该电压阈值可通过PWR_CSR进行设置。只要电压超过芯片最低运行电压，芯片就能正常工作，而不是低于阀值就不能工作。在实际运用中，如果是用电池给芯片供电，当电池电量不足时，电池的供电电压就会下降，下降到低于阀值时就会触发PVD中断，此功能可以通知用户，使系统进入特别保护状态，执行紧急关闭任务程序进行相关处理，比如进行数据备份处理或者进行低电量提醒等操作。

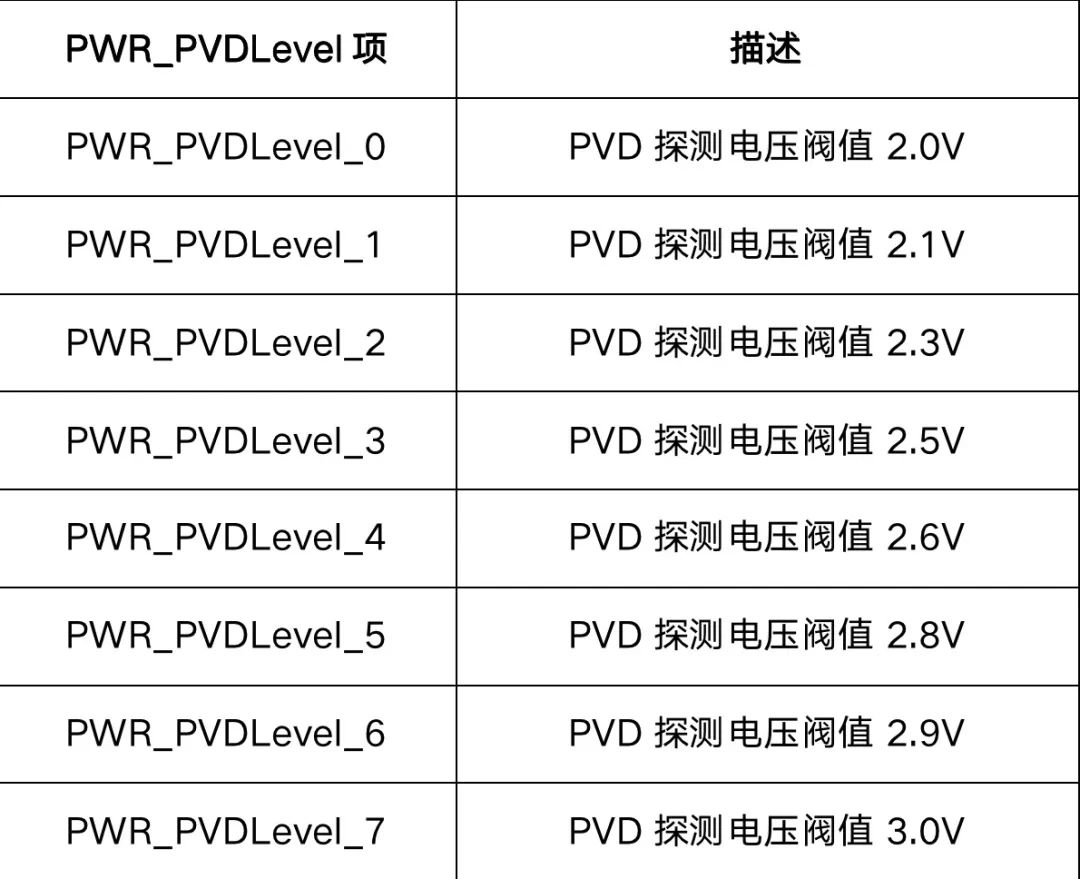

PVD可配置8个等级，通过电源控制寄存器中的PLS[2:0]位可以用来设定检测电压的阀值，详见下表。

PVD模块操作流程

一、 系统启动后启动PVD，并开启相应的中断：

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE); //开启PWR时钟
/* 设定检测阀值 */
PWR_PVDLevelConfig(PWR_PVDLevel_5);
EXTI_StructInit(&EXTI_InitStructure);
/*  PVD连接到中断线16上 */
EXTI_InitStructure.EXTI_Line = EXTI_Line16;
/* 使用中断模式 */
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
/* 电压低于阀值时产生中断 */
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Raising;
/* 使能中断线  */
EXTI_InitStructure.EXTI_LineCmd = ENABLE;
/* 初始化中断  */

EXTI_InitStructure.EXTI_Trigger配置定义：

EXTI_Trigger_Rising---表示电压从高下降到低于设定阀值时产生中断。

EXTI_Trigger_Falling---表示电压从低上升到高于设定阀值时产生中断。

EXTI_Trigger_Rising_Falling---表示电压上升或下降越过设定阀值时都产生中断。

二、配置PVD中断优先级：

void NVIC_Configuration(void)
{
   NVIC_InitTypeDef NVIC_InitStructure;  /* 嵌套向量中断控制器组选择 */
   NVIC_PriorityGroupConfig(NVIC_PriorityGroup_3);  /* 配置USART为中断源 */
   NVIC_InitStructure.NVIC_IRQChannel = PVD_IRQn;  /* 抢断优先级为1 */
   NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;  /* 子优先级为1 */
   NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;  /* 使能中断 */
   NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;  /* 初始化配置NVIC */
   NVIC_Init(&NVIC_InitStructure);
}

三、使能PVD模块：

PWR_PVDCmd(ENABLE); // 使能PVD

四、产生PVD中断，在中断程序中进行相应的处理：

void PVD_IRQHandler(void)
{
  EXTI_ClearITPendingBit(EXTI_Line16);
    …… // 用户添加紧急处理代码处
}
