MCU微课堂 | CKS32F4xx系列产品IIC通信

更新时间：2023-03-22 10:12:21

MCU微课堂CKS32F4xx系列产品IIC通信

第七期 2023.3.22

中科芯CKS32F4xx系列产品内部提供两个看门狗定时器单元，独立型看I2C通讯协议(Inter－Integrated Circuit)是由Phiilps公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要USART、CAN等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路间的通讯。

CKS32F4xx系列产品IIC介绍

CKS32F4xx系列的I2C外设可用作通讯的主机及从机，支持100Kbit/s和 400Kbit/s的速率，支持7位、10位设备地址，支持DMA数据传输，并具有数据校验功能。它的I2C外设还支持SMBus2.0协议，SMBus协议与I2C类似，主要应用于笔记本电脑的电池管理中。IIC接口的结构框图如下图所示：

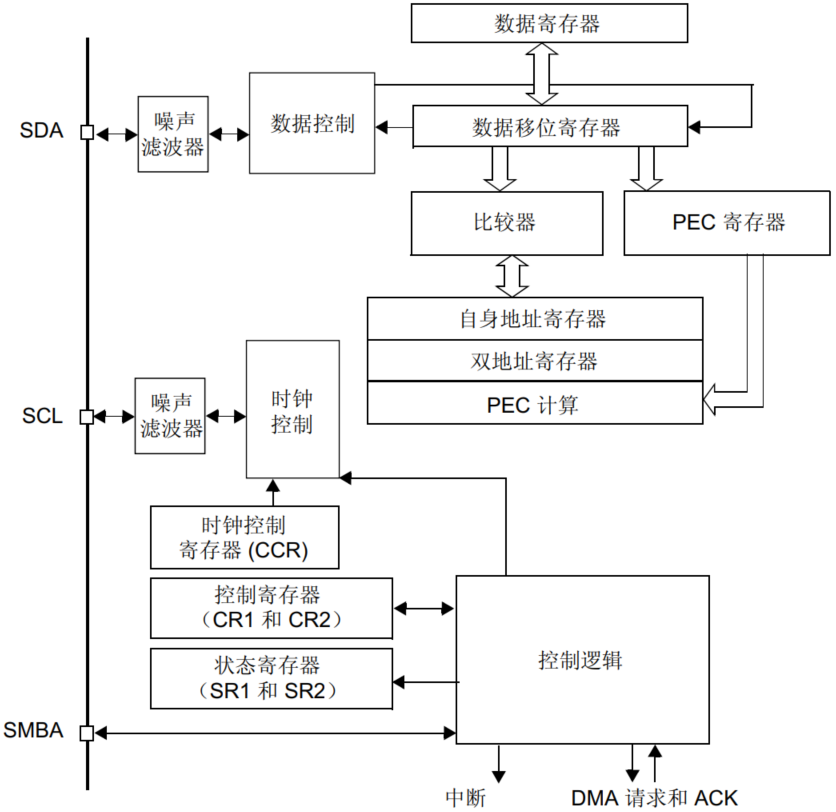

I2C的所有硬件架构都是根据上图中左侧SCL线和SDA线展开的(其中SMBA线用于SMBUS的警告信号，I2C通讯没有使用)。CKS32F4xx系列芯片有多个I2C 外设，它们的I2C通讯信号引出到不同的GPIO引脚上，使用时必须配置到这些指定的引脚，具体的引脚映射关系，请参考芯片数据手册。

SCL线的时钟信号，由I2C接口根据时钟控制寄存器(CCR)控制，控制的参数主要为时钟频率。配置I2C的CCR寄存器可修改通讯速率相关的参数，I2C通讯的“标准/快速”模式分别对应100/400Kbit/s的通讯速率。

I2C的SDA信号主要连接到数据移位寄存器上，数据移位寄存器的数据来源及目标是数据寄存器 (DR)、地址寄存器(OAR)、PEC寄存器以及SDA数据线。当向外发送数据的时候，数据移位寄存器以“数据寄存器”为数据源，把数据一位一位地通过SDA信号线发送出去；当从外部接收数据的时候，数据移位寄存器把 SDA信号线采样到的数据一位一位地存储到“数据寄存器”中。若使能了数据校验，接收到的数据会经过PCE计算器运算，运算结果存储在“PEC 寄存器”中。当CKS32的I2C工作在从机模式的时候，接收到设备地址信号时，数据移位寄存器会把接收到的地址CKS32的自身的“I2C 地址寄存器”的值作比较，以便响应主机的寻址。CKS32的自身I2C地址可通过修改“自身地址寄存器”修改，支持同时使用两个I2C设备地址，两个地址分别存储在OAR1和OAR2中。

使用I2C外设通讯时，在通讯的不同阶段它会对“状态寄存器(SR1及SR2)”的不同数据位写入参数，我们通过读取这些寄存器标志来了解通讯状态。当CKS32的IIC作为通讯的主机端向外发送数据的过程为：

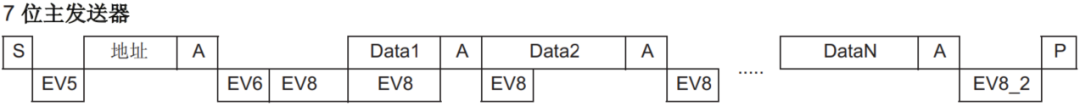

S: 起始位

P：停止位

A：应答

EV5:SB=1

EV6:ADDR=1

EV8:TxE=1

EV8_2: TxE=1,BTF=1

主发送器发送流程及事件说明如下：

(1) 控制产生起始信号(S)，当发生起始信号后，它产生事件“EV5”，并会对SR1寄存器的“SB”位置1，表示起始信号已经发送；

(2) 紧接着发送设备地址并等待应答信号，若有从机应答，则产生事件“EV6”及“EV8”，这时SR1寄存器的“ADDR”位及“TXE”位被置1，ADDR为1表示地址已经发送，TXE为1表示数据寄存器为空；

(3) 以上步骤正常执行并对ADDR位清零后，我们往I2C的“数据寄存器DR”写入要发送的数据，这时TXE位会被重置0，表示数据寄存器非空，I2C外设通过SDA信号线一位位把数据发送出去后，又会产生“EV8”事件，即TXE位被置 1，重复这个过程，就可以发送多个字节数据了；

(4) 当我们发送数据完成后，控制I2C设备产生一个停止信号(P)，这个时候会产生EV2事件，SR1的TXE位及BTF位都被置1，表示通讯结束。

假如我们使能了I2C 中断，以上所有事件产生时，都会产生I2C中断信号，进入同一个中断服务函数，到I2C中断服务程序后，再通过检查寄存器位来了解是哪一个事件。

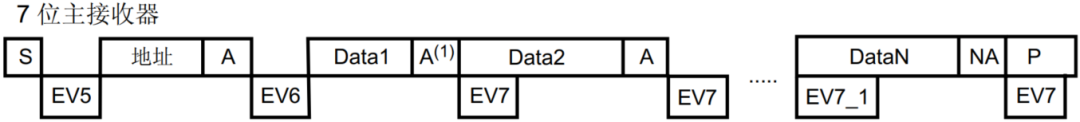

CKS32的IIC作为通讯的主机端从外部接收数据的过程为：

S:起始位

P：停止位

A：应答

NA:非应答

EV5:SB=1

EV6:ADDR=1

EV7:RxNE=1

EV7_1: RxNE=1

主接收器接收流程及事件说明如下：

(1) 同主发送流程，起始信号(S)是由主机端产生的，控制发生起始信号后，它产生事件“EV5”，并会对SR1寄存器的“SB”位置1，表示起始信号已经发送；

(2) 紧接着发送设备地址并等待应答信号，若有从机应答，则产生事件“EV6”这时SR1寄存器的“ADDR”位被置1，表示地址已经发送。

(3) 从机端接收到地址后，开始向主机端发送数据。当主机接收到这些数据后，会产生“EV7”事件，SR1寄存器的RXNE被置1，表示接收数据寄存器非空，我们读取该寄存器后，可对数据寄存器清空，以便接收下一次数据。此时我们可以控制I2C发送应答信号(ACK)或非应答信号(NACK)，若应答，则重复以上步骤接收数据，若非应答，则停止传输；

(4) 发送非应答信号后，产生停止信号(P)，结束传输。

CKS32F4xx系列产品IIC的配置

接下来我们讲解如何利用CKS32F4xx系列固件库来完成对IIC的配置使用。跟其它外设一样，CKS32标准库提供了I2C初始化结构体及初始化函数来配置 I2C外设。了解初始化结构体后我们就能对I2C外设运用自如了,代码如下：

typedef struct{
 uint32_t I2C_ClockSpeed;
  uint16_t I2C_Mode;
  uint16_t I2C_DutyCycle;
  uint16_t I2C_OwnAddress1;
  uint16_t I2C_Ack;
  uint16_t I2C_AcknowledgedAddress;
}I2C_InitTypeDef;

结构体中各个成员变量的介绍及初始化时可被赋的值如下：

1) I2C_ClockSpeed：本成员设置的是I2C的传输速率，在调用初始化函数时，函数会根据我们输入的数值经过运算后把时钟因子写入到I2C的时钟控制寄存器CCR。而我们写入的这个参数值不得高于400Kbit/s。

2) I2C_Mode：本成员是选择I2C的使用方式,可选的参数值如下：

I2C_Mode_I2C                //I2C模式
I2C_Mode_SMBusDevice       // SMBus从模式
I2C_Mode_SMBusHost         // SMBus主模式

3) I2C_DutyCycle: 本成员设置的是I2C的SCL线时钟的占空比。该配置有两个选择，分别为低电平时间比高电平时间为2：1(I2C_DutyCycle_2)和16：9 (I2C_DutyCycle_16_9)。其实这两个模式的比例差别并不大，一般任意选一个就可以了

I2C_DutyCycle_16_9
I2C_DutyCycle_2

6) I2C_AcknowledgedAddress: 本成员选择I2C的寻址模式是7位还是10 位地址。这需要根据实际连接到I2C总线上设备的地址进行选择，这个成员的配置也影响到I2C_OwnAddress1成员，只有这里设置成10位模式时，I2C_OwnAddress1才支持10位地址。

配置完这些结构体成员值，调用库函数I2C_Init即可把结构体的配置写入到寄存器中。

I2C_AcknowledgedAddress_7bit   //7位寻址
I2C_AcknowledgedAddress_10bit  //10位寻址

配置完这些结构体成员值，调用库函数I2C_Init即可把结构体的配置写入到寄存器中。

CKS32F4xx读写EEPROM实验

本小节以EEPROM的读写实验为大家讲解CKS32F4xx的I2C使用方法。实验中CKS32F4xx的I2C外设采用主模式，分别用作主发送器和主接收器，通过查询事件的方式来确保正常通讯。实验中用的EEPROM芯片(型号：AT24C02) 的SCL及SDA引脚连接到了CKS32F4xx对应的 I2C引脚中(PF1和PF0)，结合上拉电阻，构成了I2C通讯总线，它们通过I2C总线交互。EEPROM 芯片的设备地址一共有7位，其中高4位固定为：1010b，低3位则由A0/A1/A2 信号线的电平决定，在本实验中I2C设备的写地址为0xA0，I2C设备的读地址为0xA1。

1.编程要点

(1) 配置通讯使用的目标引脚为开漏模式；

(2) 使能I2C外设的时钟；

(3) 配置I2C外设的模式、地址、速率等参数并使能I2C外设；

(4) 编写基本I2C按字节收发的函数；

(5) 编写读写 EEPROM 存储内容的函数；

(6) 编写测试程序，对读写数据进行校验。

2.代码分析

代码清单1：I2C GPIO口初始化配置：

主要是完成对I2C引脚的初始化，把引脚初始化成复用开漏模式。

static void I2C_GPIO_Config(void)
{
   GPIO_InitTypeDef  GPIO_InitStructure;
  EEPROM_I2C_CLK_INIT(EEPROM_I2C_CLK, ENABLE);
  RCC_AHB1PeriphClockCmd(EEPROM_I2C_SCL_GPIO_CLK | EEPROM_I2C_SDA_GPIO_CLK, ENABLE);
  GPIO_PinAFConfig(EEPROM_I2C_SCL_GPIO_PORT, EEPROM_I2C_SCL_SOURCE, EEPROM_I2C_SCL_AF);
  GPIO_PinAFConfig(EEPROM_I2C_SDA_GPIO_PORT, EEPROM_I2C_SDA_SOURCE, EEPROM_I2C_SDA_AF);
  GPIO_InitStructure.GPIO_Pin = EEPROM_I2C_SCL_PIN;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_OType = GPIO_OType_OD;
  GPIO_InitStructure.GPIO_PuPd  = GPIO_PuPd_NOPULL;
  GPIO_Init(EEPROM_I2C_SCL_GPIO_PORT, &GPIO_InitStructure);
  GPIO_InitStructure.GPIO_Pin = EEPROM_I2C_SDA_PIN;
  GPIO_Init(EEPROM_I2C_SDA_GPIO_PORT, &GPIO_InitStructure);}

代码清单2：I2C模式配置函数

根据CKS32F4xx系列产品IIC的配置所讲的对I2C进行配置，它把I2C外设通讯时钟SCL的低/高电平比设置为2，使能响应功能，使用7位地址 I2C_OWN_ADDRESS7以及速率配置为400Kbit/s。最后调用库函数I2C_Init把这些配置写入寄存器，并调用I2C_Cmd函数使能外设。

static void I2C_Mode_Configu(void)
{
  I2C_InitTypeDef  I2C_InitStructure;
  I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
  I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;
  I2C_InitStructure.I2C_OwnAddress1 =I2C_OWN_ADDRESS7;
  I2C_InitStructure.I2C_Ack = I2C_Ack_Enable ;
  I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
  I2C_InitStructure.I2C_ClockSpeed = I2C_Speed;
  I2C_Init(EEPROM_I2C, &I2C_InitStructure);
  I2C_Cmd(EEPROM_I2C, ENABLE);
  I2C_AcknowledgeConfig(EEPROM_I2C, ENABLE);  }

代码清单3:EEPROM单字节写入函数

uint32_t I2C_EE_ByteWrite(u8* pBuffer, u8 WriteAddr)
{  I2C_GenerateSTART(EEPROM_I2C, ENABLE);
  I2CTimeout = I2CT_FLAG_TIMEOUT;
  while(!I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_MODE_SELECT))
  {    if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(0);
  }
  I2C_Send7bitAddress(EEPROM_I2C, EEPROM_ADDRESS, I2C_Direction_Transmitter);
  I2CTimeout = I2CT_FLAG_TIMEOUT;
  while(!I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED))
  {
    if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(1);
  }
  I2C_SendData(EEPROM_I2C, WriteAddr);
  I2CTimeout = I2CT_FLAG_TIMEOUT;
  while(!I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_BYTE_TRANSMITTED))
  {
    if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(2);
  }
  I2C_SendData(EEPROM_I2C, *pBuffer);
  I2CTimeout = I2CT_FLAG_TIMEOUT;
  while(!I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_BYTE_TRANSMITTED))
  {
    if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(3);
  }
      I2C_GenerateSTOP(EEPROM_I2C, ENABLE);
  return 1;
}

首先是I2C_TIMEOUT_UserCallback函数，这个函数的功能就是向串口打印调试信息。在I2C通讯的很多过程，都需要检测事件，当检测到某事件后才能继续下一步的操作，但有时通讯错误或者I2C总线被占用，我们不能无休止地等待下去，所以我们设定每个事件检测都有等待的时间上限，若超过这个时间，我们就调用I2C_TIMEOUT_UserCallback函数输出调试信息，并终止I2C通讯。

I2C_EE_ByteWrite函数，这个函数实现了前面讲的I2C 主发送器通讯流程。

(1) 使用库函数I2C_GenerateSTART产生I2C起始信号，其中的EEPROM_I2C宏是I2C2；

(2) 对I2CTimeout变量赋值为宏I2CT_FLAG_TIMEOUT，这个I2CTimeout变量在下面的while循环中每次循环减 1，该循环通过调用库函数I2C_CheckEvent检测事件EV5，若检测到事件，则进入通讯的下一阶段，若未检测到事件则停留在此处一直检测，当检I2CT_FLAG_TIMEOUT 次都还没等待到事件则认为通讯失败，调用前面的I2C_TIMEOUT_UserCallbac输出调试信息，并退出通讯；

(3) 调用库函数I2C_Send7bitAddress发送EEPROM的设备地址，并把数据传输方向设置为I2C_Direction_Transmitter(即发送方向)，这个数据传输方向就是通过设置I2C通讯中紧跟地址后面的R/W位实现的。发送地址后以同样的方式检测EV6标志；

(4) 调用库函I2C_SendDat向EEPROM发送要写入的内部地址，该地址是 I2C_EE_ByteWrite 函数的输入参数，发送完毕后等待EV8事件。要注意这个内部地址跟上面EEPROM 地址不一样，上面的是指I2C总线设备的独立地址，而此处的内部地址是EEPROM内数据组织的地址，也可理解为EEPROM内存的地址或 I2C设备的寄存器地址；

(5) 调用库函数I2C_SendData向EEPROM发送要写入的数据，该数据是 I2C_EE_ByteWrite函数的输入参数，发送完毕后等待EV8事件；

(6) 一个I2C通讯过程完毕，调用I2C_GenerateSTOP发送停止信号。

代码清单4：EEPROM多字节快速写入函数

void I2C_EE_BufferWrite(u8* pBuffer, u8 WriteAddr, u16 NumByteToWrite)
{
  u8 NumOfPage = 0, NumOfSingle = 0, Addr = 0, count = 0;
  Addr = WriteAddr % I2C_PageSize;  count = I2C_PageSize - Addr;
  NumOfPage =  NumByteToWrite / I2C_PageSize;  NumOfSingle = NumByteToWrite % I2C_PageSize;
  if(Addr == 0)   {    if(NumOfPage == 0)
    {
      I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
      I2C_EE_WaitEepromStandbyState();
    }
    else
    {
      while(NumOfPage--)
      {
        I2C_EE_PageWrite(pBuffer, WriteAddr, I2C_PageSize);
        I2C_EE_WaitEepromStandbyState();
        WriteAddr +=  I2C_PageSize;
        pBuffer += I2C_PageSize;
      }
      if(NumOfSingle!=0)
      {
        I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
        I2C_EE_WaitEepromStandbyState();
      }
    }
  }
  else
  {
    if(NumOfPage== 0)
    {
      I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
      I2C_EE_WaitEepromStandbyState();
    }
    else
    {
      NumByteToWrite -= count;
      NumOfPage =  NumByteToWrite / I2C_PageSize;
      NumOfSingle = NumByteToWrite % I2C_PageSize;

      if(count != 0)
      {
        I2C_EE_PageWrite(pBuffer, WriteAddr, count);
        I2C_EE_WaitEepromStandbyState();
        WriteAddr += count;
        pBuffer += count;
      }
      while(NumOfPage--)
      {
        I2C_EE_PageWrite(pBuffer, WriteAddr, I2C_PageSize);
        I2C_EE_WaitEepromStandbyState();
        WriteAddr +=  I2C_PageSize;
        pBuffer += I2C_PageSize;
      }
      if(NumOfSingle != 0)
      {        I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
        I2C_EE_WaitEepromStandbyState();
      }
    }
  }
}

这段代码是快速的向EEPROM写入多个字节。pBuffer是缓冲区的指针，WriteAddr是写入的地址，NumByteToWrite是要写入的字节数。代码的主旨就是对输入的数据进行分页(AT24C02每页8个字节)。通过“整除”计算出要写入的数据NumByteToWrite能写满多少“完整的页”，计算得到的值存储在 NumOfPage中，但有时数据不是刚好能写满完整页的，会多一点出来，通过“求余”计算得出“不满一页的数据个数”就存储在NumOfSingle中。

除了基本的分页传输，还要考虑首地址的问题。若首地址不是刚好对齐到页的首地址，会需要一个count值，用于存储从该首地址开始写满该地址所在的页，还能写多少个数据。实际传输时，先把这部分count个数据先写入，填满该页，然后把剩余的数据(NumByteToWrite-count)，再重复上述求出NumOPage及 NumOfSingle的过程，按页传输到EEPROM。

代码清单5：EEPROM读取数据函数

uint32_t I2C_EE_BufferRead(u8* pBuffer, u8 ReadAddr, u16 NumByteToRead)
{
    I2CTimeout = I2CT_LONG_TIMEOUT;
    while(I2C_GetFlagStatus(EEPROM_I2C, I2C_FLAG_BUSY))
    {
      if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(9);
    }
  I2C_GenerateSTART(EEPROM_I2C, ENABLE);
  I2CTimeout = I2CT_FLAG_TIMEOUT;
  while(!I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_MODE_SELECT))
  {
    if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(10);
   }
  I2C_Send7bitAddress(EEPROM_I2C, EEPROM_ADDRESS, I2C_Direction_Transmitter);
  I2CTimeout = I2CT_FLAG_TIMEOUT;
  while(!I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED))
    {
      if((I2CTimeout--) == 0)
return I2C_TIMEOUT_UserCallback(11);
   }  I2C_Cmd(EEPROM_I2C, ENABLE);
  I2C_SendData(EEPROM_I2C, ReadAddr);
  I2CTimeout = I2CT_FLAG_TIMEOUT;
  while(!I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_BYTE_TRANSMITTED))
    {
    if((I2CTimeout--) == 0)
return I2C_TIMEOUT_UserCallback(12);
   }
  I2C_GenerateSTART(EEPROM_I2C, ENABLE);
  I2CTimeout = I2CT_FLAG_TIMEOUT;
  while(!I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_MODE_SELECT))
    {
      if((I2CTimeout--) == 0)
return I2C_TIMEOUT_UserCallback(13);
   }
  I2C_Send7bitAddress(EEPROM_I2C, EEPROM_ADDRESS, I2C_Direction_Receiver);
     I2CTimeout = I2CT_FLAG_TIMEOUT;
  while(!I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED))
    {
     if((I2CTimeout--) == 0)
return I2C_TIMEOUT_UserCallback(14);
   }
  while(NumByteToRead)
  {
   if(NumByteToRead == 1)
    {
      I2C_AcknowledgeConfig(EEPROM_I2C, DISABLE);
      I2C_GenerateSTOP(EEPROM_I2C, ENABLE);
    }
    I2CTimeout = I2CT_LONG_TIMEOUT;
    while(I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_BYTE_RECEIVED)==0)
    {
      if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(3);
    }
    {
      *pBuffer = I2C_ReceiveData(EEPROM_I2C);
      pBuffer++;
      NumByteToRead--;
    }
  }
  I2C_AcknowledgeConfig(EEPROM_I2C, ENABLE);
  return 1;
}

从EEPROM读取数据是一个复合的I2C时序，它实际上包含一个写过程和一个读过程。第一个通讯过程中，使用I2C发送设备地址寻址 (写方向)，接着发送要读取的“内存地址”，代码的流程和前面讲的CKS32的IIC作为通讯的主机端向外发送数据的过程是一致的；第二个通讯过程中，再次使用I2C发送设备地址寻址，但这个时候的数据方向是读方向；在这个过程之后，EEPROM 会向主机返回从读“内存地址”开始的数据，一个字节一个字节地传输，只要主机的响应为“应答信号”，它就会一直传输下去，主机想结束传输时，就发送“非应答信号”，并以“停止信号”结束通讯，作为从机的 EEPROM 也会停止传输。代码的流程和前面讲的CKS32的IIC作为通讯的主机端从外面接收数据的过程是一致的。

代码清单6：EEPROM读写测试函数

uint8_t I2C_Test(void)
{
  u16 i;
  EEPROM_INFO("写入的数据");
  for ( i=0; i<=10; i++ )
  {
    I2c_Buf_Write[i] = i;
    printf("0x%02X ", I2c_Buf_Write[i]);
   }
I2C_EE_BufferWrite( I2c_Buf_Write, EEP_Firstpage, 11);
  EEPROM_INFO("写成功");
  EEPROM_INFO("读出的数据");
I2C_EE_BufferRead(I2c_Buf_Read, EEP_Firstpage, 11);
  for (i=0; i<11; i++)
  {
    if(I2c_Buf_Read[i] != I2c_Buf_Write[i])
    {
      printf("0x%02X ", I2c_Buf_Read[i]);
      EEPROM_ERROR("错误:I2C EEPROM写入与读出的数据不一致");
      return 0;
    }
    printf("0x%02X ", I2c_Buf_Read[i]);
  }
  EEPROM_INFO("I2C(AT24C02)读写测试成功");
  return 1;
}

代码中先填充一个数组，数组的内容为 0,1,2 至 10，接着利用前面讲到的函数I2C_EE_BufferWrite把这个数组的内容写入到EEPROM中。写入完毕后再利用前面讲到的函数I2C_EE_BufferRead从EEPROM的地址中读取数据，把读取到的数据与写入的数据进行校验，若一致说明读写正常，并打印输出数据。否则读写过程有问题或者EEPROM芯片不正常，打印相应的错误信息。

代码清单7：主函数

int main(void)
{
  GPIO_Configuration();
  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置系统中断优先级分组2
  USART_Configuration();
  I2C_EE_Init();
  printf("start\r\n");
  I2C_Test();
  while (1)
  {
  }
}

主函数代码比较简单，主要是完成GPIO初始化、串口初始化和I2C的初始化，初始化完成之后会执行一次I2C_Test函数，在串口调试助手上会打印输出一些信息。
