MCU内部RC振荡器&外部晶振
更新时间：2023-05-11 09:40:44
一、内部RC振荡器
含有内部RC振荡电路的MCU有以下优点：
电路板上需要更少的零件；
电路尺寸减小；
实现产品小型化；
不加外置晶振而闲置的引脚可以用在别的功能上，设计上更灵活。
内部振荡电路，会带来以下的弊端：
MCU的内部振荡电路对外界干扰很敏感，容易受到外界环境温度的影响。
使用外部石英晶体谐振器比内部的RC振荡器的频率稳定度要高上数倍。
如果对精度有需求，则需要加入外部晶体
二、外部晶体
外部晶体电路设计建议：
1.晶体与IC布在同一层面，减少打孔；
2.晶体布局时，两个电容靠近晶体；
4.晶体的一对线要走成类差分形式，线尽量短，并且进行包地处理 ；
3.晶体附近避免摆放大功率器件，高速信号；
5.晶体的信号线进行包地处理，且要打屏蔽地孔；

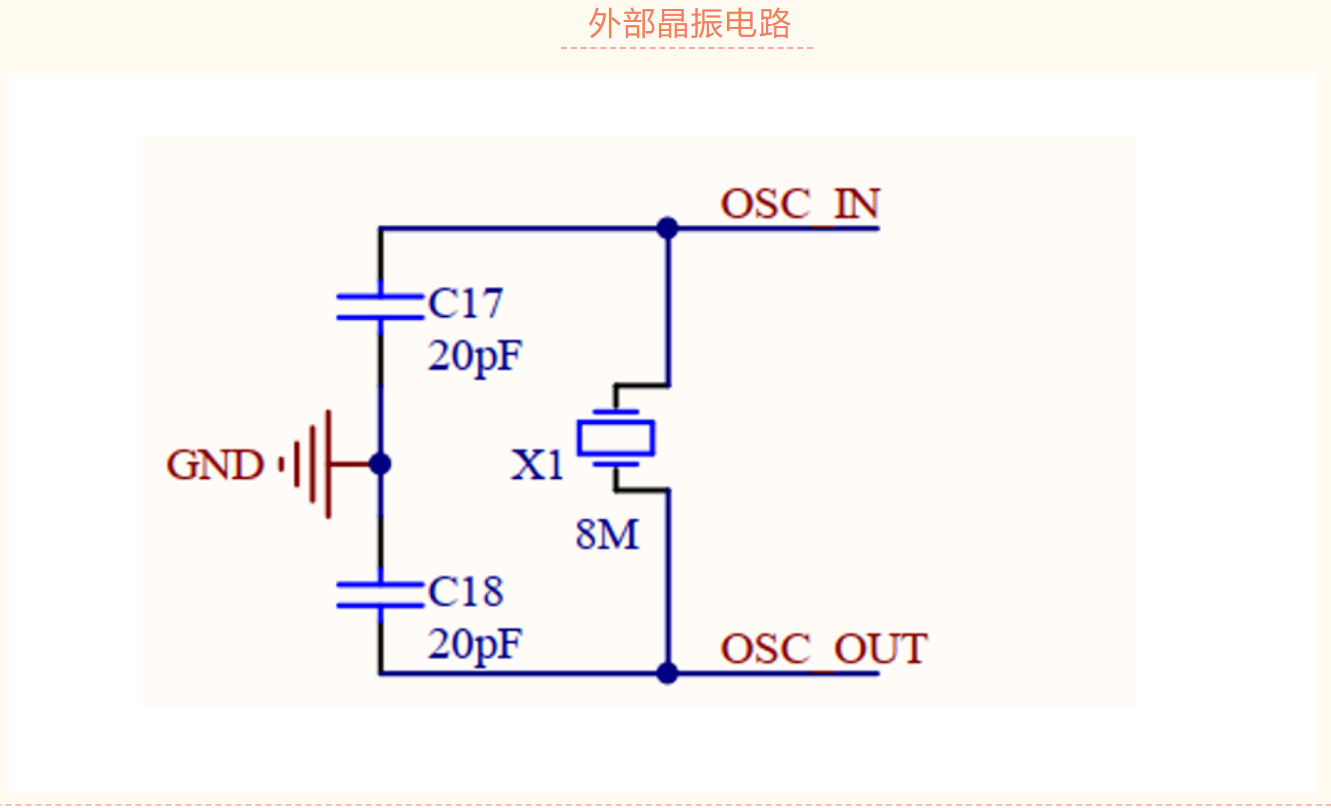

三、外部晶振电路
