SIT1028Q 应用笔记

简介

芯力特自主研发的 SIT1028 是一款内部集成高压 LDO 稳压源的本地互联网络（LIN）物理层收发

器，可为外部 ECU （Electronic Control Unit）微控制器或相关外设提供稳定的 5V/3.3V 电源，该 LIN

收发器符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO 17987-4:2016 (12V) 和 SAE J2602 标准。主要

适用于使用 1kbps 至 20kbps 传输速率的车载网络。

典型应用

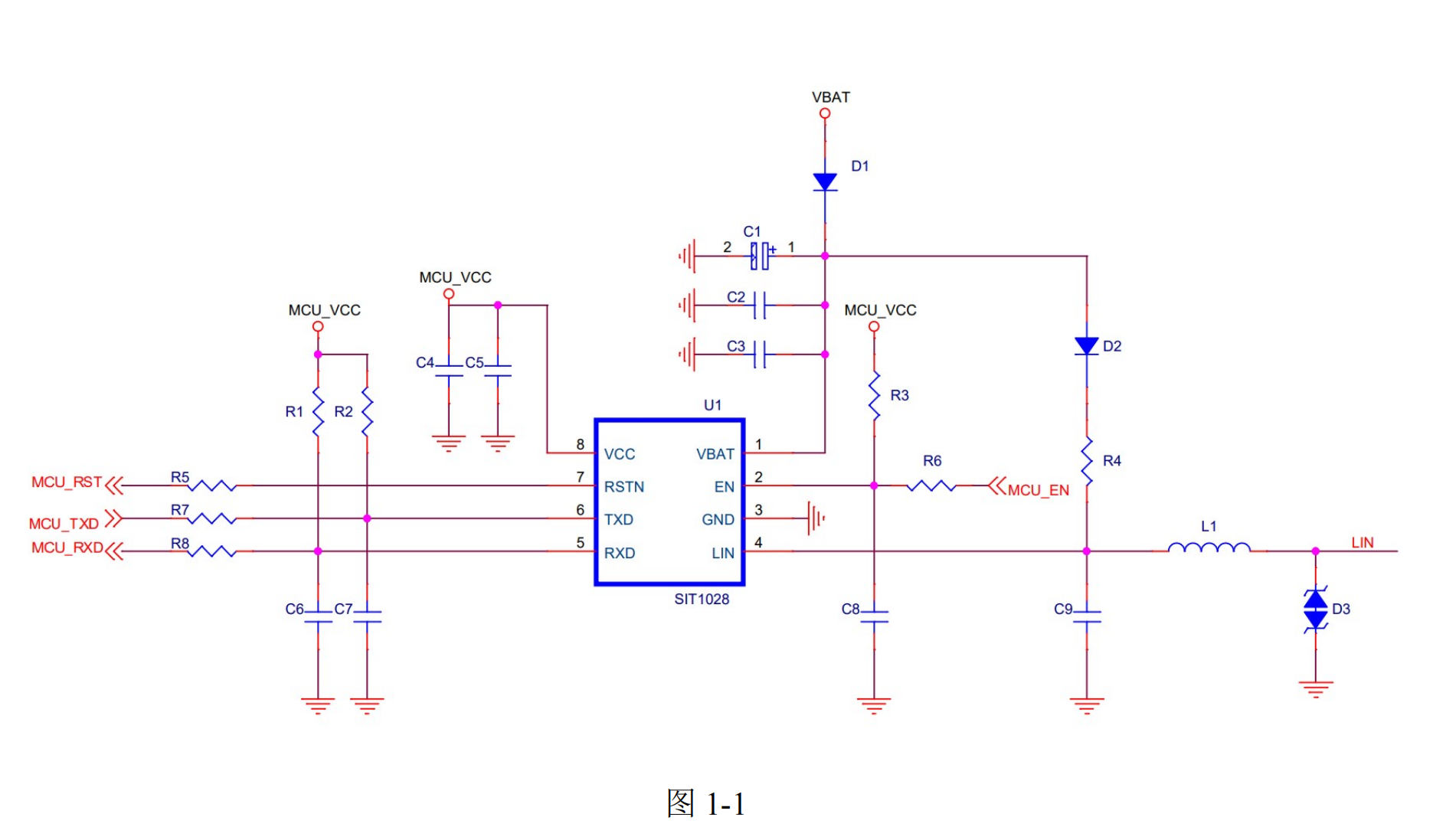

1. 如上图 1-1 是 SIT1028 应用的外围电路设计，D1、D2 为防反接二极管，C1、C2、C3 为收发器 去耦储能电容，滤掉电源中的干扰，提高收发器工作的稳定性；C1 可根据设计需求选用大容量的电容（如 47μf 或者更大），C2 一般用 10μF，C3 一般用 100nf，靠近芯片引脚放置。

2. 如果作主节点使用 LIN 脚 C9 电容推荐用 1nF，R4 用 1K 电阻，D2 接二极管，作从节点使用 LIN

脚 C9 电容推荐用 220pF，D2、R4 不接。建议 LIN 总线上串一个磁珠（L1），增强系统 EMC 性能，还

可吸收 ESD 尖峰电流。

3. EN 是一个输入引脚，用于将收发器置于低功耗睡眠模式。如果不使用此功能，则通过使用 1kΩ~10kΩ 之间的上拉串联电阻（R3）将引脚连接到 MCU 的 VCC。此外，可以在引脚上放置一个值为 10Ω~1kΩ 的串联电阻（R6），以在过电压故障的情况下限制数字线路上的电流。一个值为 100nF~1μF 的接地电容（C8）可以放置在收发器的输入引脚附近，以帮助过滤噪声。

4. RXD 内部为弱上拉，建议外部增加上拉电阻（R1），上拉电阻值应在 2.4kΩ 到 10kΩ 之间。此外，可放置一个值为 10Ω~1kΩ 的串联电阻（R8），在引脚过电压的时候，以限制收发器的输入电流。 一个值为 100pF~1nF 的接地电容（C6）可以放置在收发器的输入引脚附近，以帮助过滤噪声。

5. TXD 引脚是从控制器发送输入信号到收发器。可放置一个值为 10Ω~1kΩ 的串联电阻（R7），在 引脚过电压的时候，以限制收发器的输入电流。一个值为 100pF~1nF 的接地电容（C7）可以放置在芯片 的输入引脚附近，以帮助过滤噪声。

6. RSTN 引脚连接到 MCU 作为复位，可以在引脚上放置一个值为 10Ω~1kΩ 的串联电阻（R5），

以在过电压故障的情况下限制数字线路上的电流。

7. VCC 为输出源，一个 10μF 的电容（C5）用于平滑电压波动，一个 100nF 的电容（C4）可用于

滤除线路中的高频噪声。

8. TVS 可以使总线具备更高的抗静电能力。芯片内部集成 ESD 保护器件，为了更好的抗静电效果，

建议在 LIN 总线加上 TVS。

TVS 选型原则：

1） 静电防护能力需达到要求级别；

2） VRWM 最大反向工作电压为 24V；

3） 寄生电容不能太大，结合节点数量考虑，整个总线对地的等效电容不超过 6.8nF 为最佳。

芯力特主推型号为：SITNW24V1BNQ-2/TR（SOD-323）、SITNE24V2BNQ-3/TR（SOT-23），

其次 SITNC1524Q（SOD-323） 、SIT2105LQ（SOT-23）也可以。

PCB LAYOUT

为了更好地应用 SIT1028，在 PCB LAYOUT 时，需注意如下问题：

① 总线信号 LIN 其长度不应超过 10cm。

② ESD 保护器件应靠近 ECU 连接器总线连接端。

③ VBAT、VCC、EN、TXD 和 RXD 输入/输出电容应靠近收发器引脚，走线尽量短。

④ 通信控制器和收发器之间的连线长度应尽量短。

⑤ 通信控制器和收发器之间接地阻抗应尽可能低。

⑥ 避免在通信控制器与收发器的地之间使用滤波器元件，收发器和通信控制器的地必须相同。

⑦ 避免其他的信号线与 LIN 平行布线，可能会有噪声注入 LIN 总线，影响总线通信。
