基于 CKS32F030 的智能电动牙刷设计

随着人民生活水平的不断提高，越来越多的人开始重视牙齿保健和牙龈护理，电动牙刷作为一种新的洁牙用品。智能声波振动式电动牙刷，相较接卸是旋转电动牙刷大大降低牙齿的损伤，利用微控制器驱动声波振动电机实现高频振动- 31000 次/min ，并同时进行内部计时，以定时提醒用户更换刷牙区域并定时关机；利用蓝牙模块传输刷牙数据，可以帮助用户了解自己的刷牙情况并养成良好的刷牙习惯。

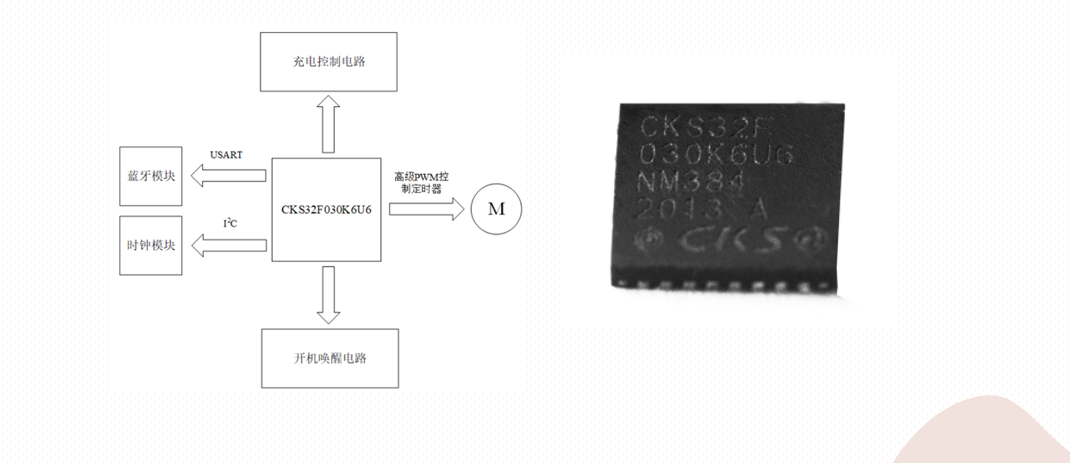

硬件总体设计 智能电动牙刷的主控芯片采用的是的基于 ARM Cortex-M0内核的 CKS32F030K6U6 。该芯片工作频率高达 48 MHz，拥有 1 个 12 位 ADC，1 个 USART，1 个 I2C 接口，4 个通用定时器和 1 个高级 PWM 控制定时器，可以满足智能电动牙刷的设计需求。

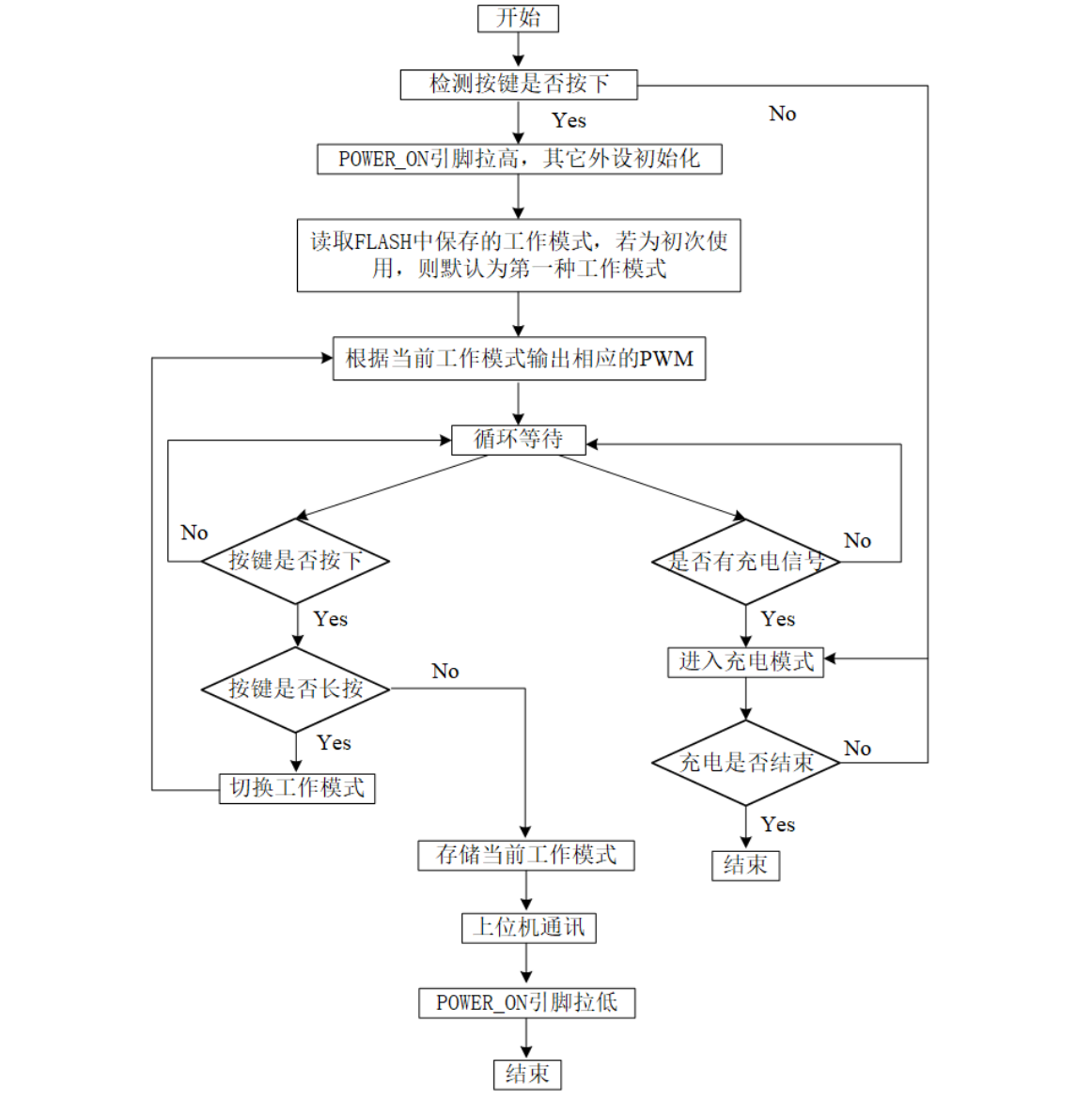

智能电动牙刷软件流程

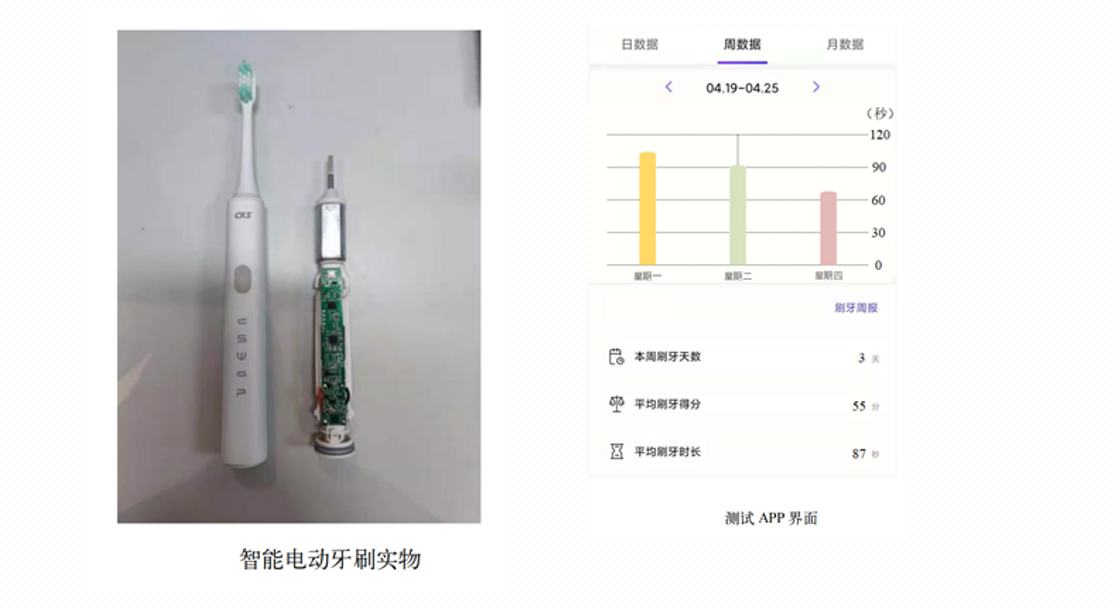

智能电动牙刷的实物图。振动频率高达 31920 次/min。智能电动牙刷关机前会上报刷牙数据，配有测试 APP 进行测试，测试 APP 界面如图 所示。主界面显示刷牙数据如刷牙时间、刷牙天数等，可让用户了解自身的刷牙情况。

基于 CKS32F030K6U6 设计的智能电动牙刷，其功耗低，功能丰富。该智能电动牙刷内嵌时钟模块和蓝牙模块，可将刷牙数据通过蓝牙模块传送至 APP，方便用户掌握自己的刷牙情况。
