CAN FD芯片SIT1051双电源异步上电通信应用

芯力特自主研发的SIT1051T/3芯片是一款应用于CAN协议控制器和物理总线之间的高性能CAN FD收发器芯片,可应用于卡车、公交、小汽车、工业控制等领域，总线耐压达到±70V，支持5Mbps CAN FD灵活数据速率，具有在总线与CAN协议控制器之间进行差分信号传输的能力。

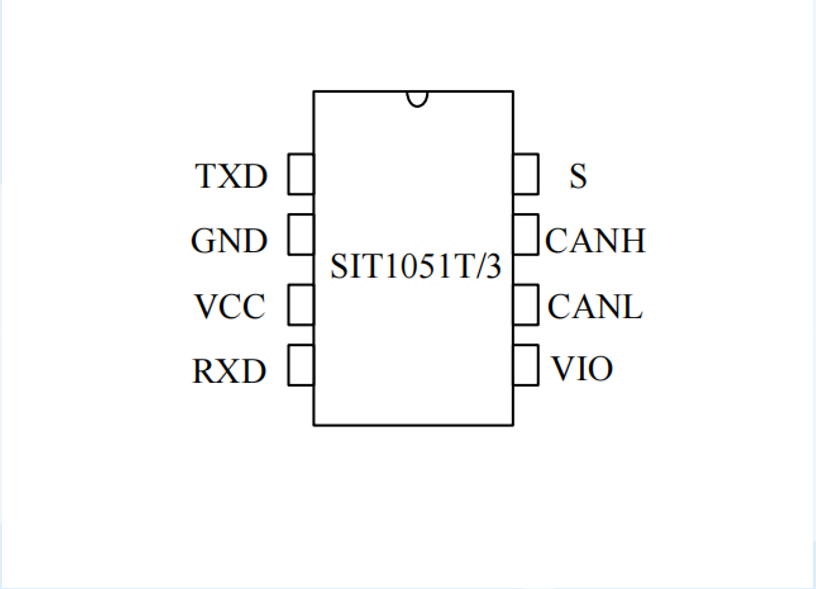

SIT1051T/3设置了两个供电引脚,分别是VCC和VIO，如下图：

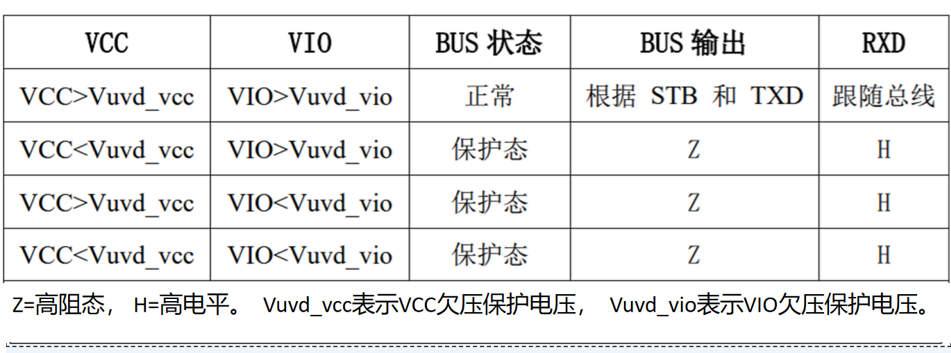

VCC与VIO必须都供电，芯片才能正常工作，当SIT1051T/3所在的系统MCU是3.3V供电时，VIO接3.3V；当其所在的系统MCU是5V供电时，VIO接5V；两个引脚都具有欠压保护功能，如下图当VCC与VIO引脚电压小于欠压保护电压时总线CANH、CANL及RXD的状态：

只要VCC和VIO其中有一个电压输出低于其欠压保护电压，芯片CANH、CANL就输出高阻状态，此时不影响总线。

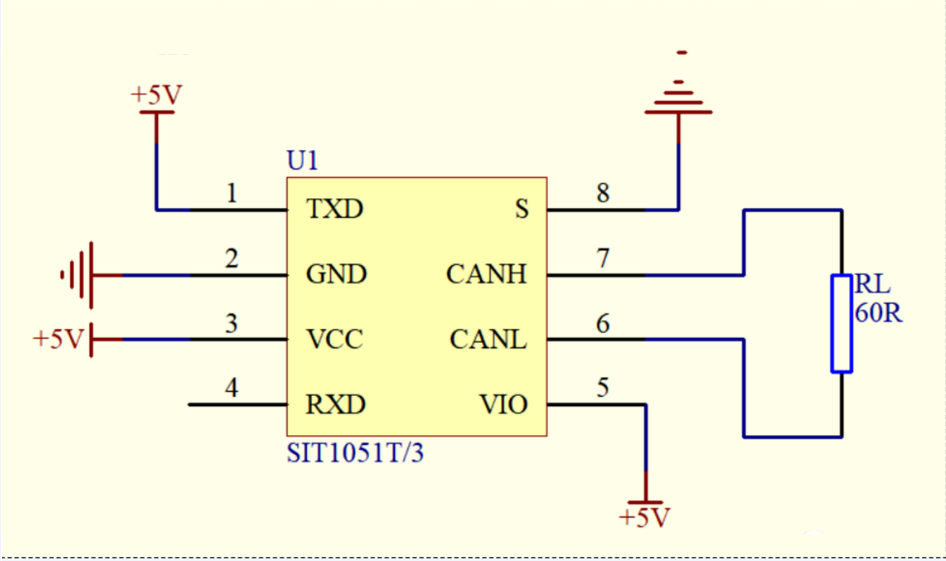

另外,当VCC与VIO不同时上电，在芯片开始工作的瞬间，SIT1051T/3也不会对总线造成干扰，具体测试如下

由上述测试波形可以得知：

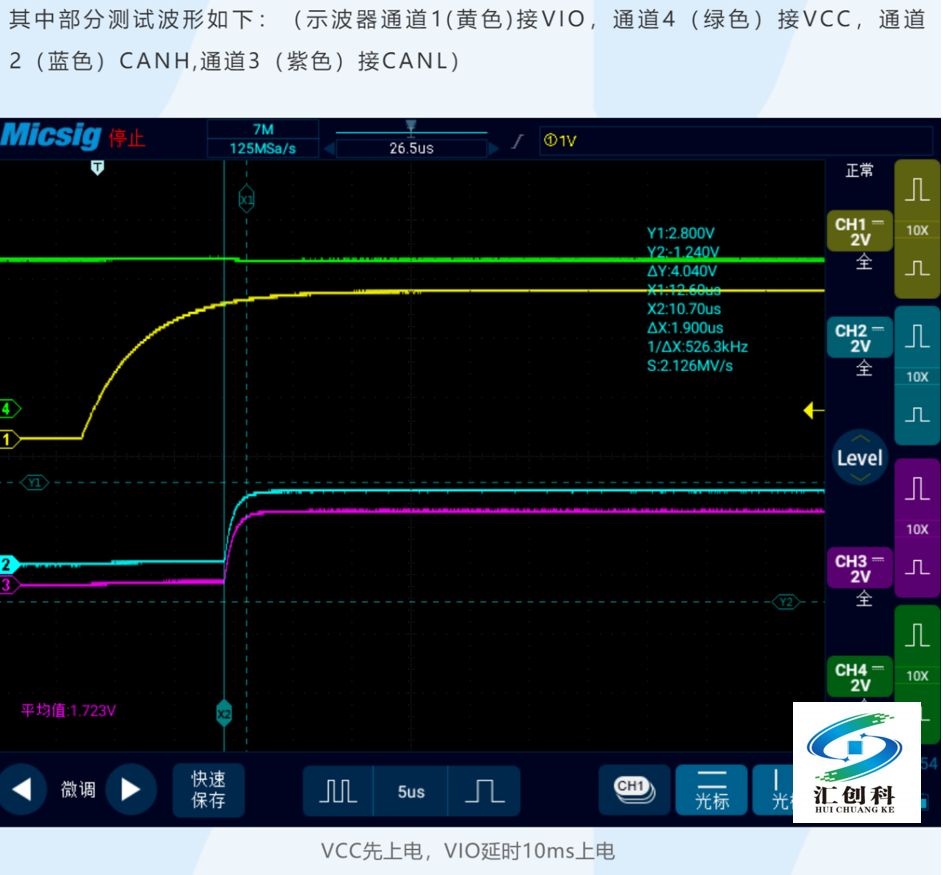

1、VCC先上电，VIO延时上电时，CANH和CANL上未发现异常波形，不会对总线产生干扰；

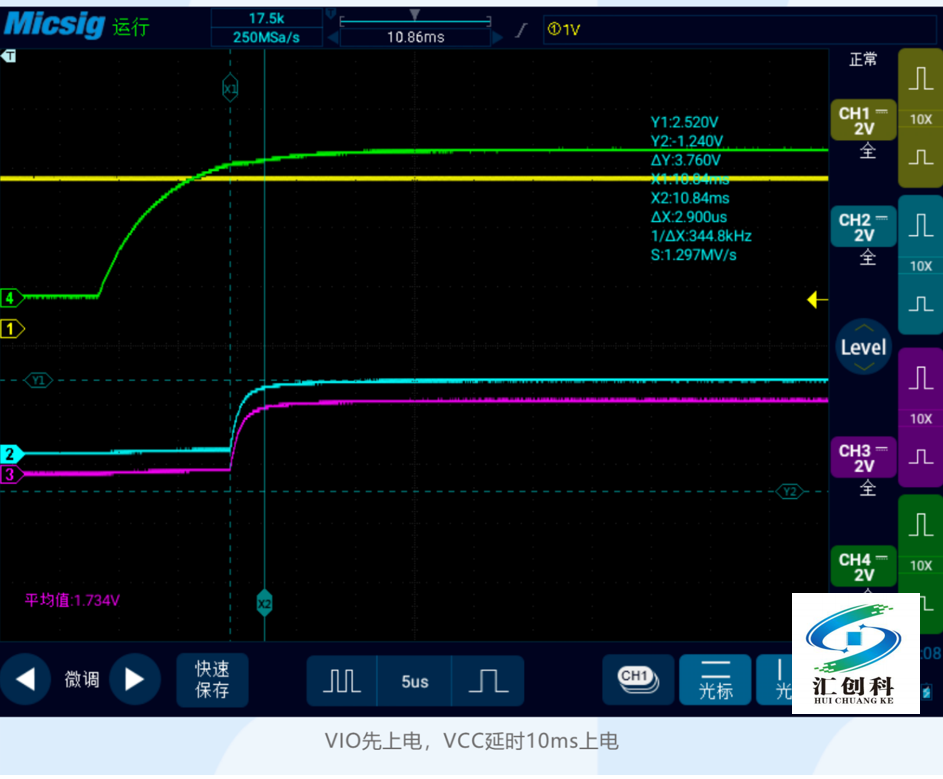

2、VIO先上电，VCC延时上电时，CANH和CANL上未发现异常波形，不会对总线产生干扰。

结合以上所述，可知SIT1051T/3 VCC与VIO先后供电不干扰总线通信。
