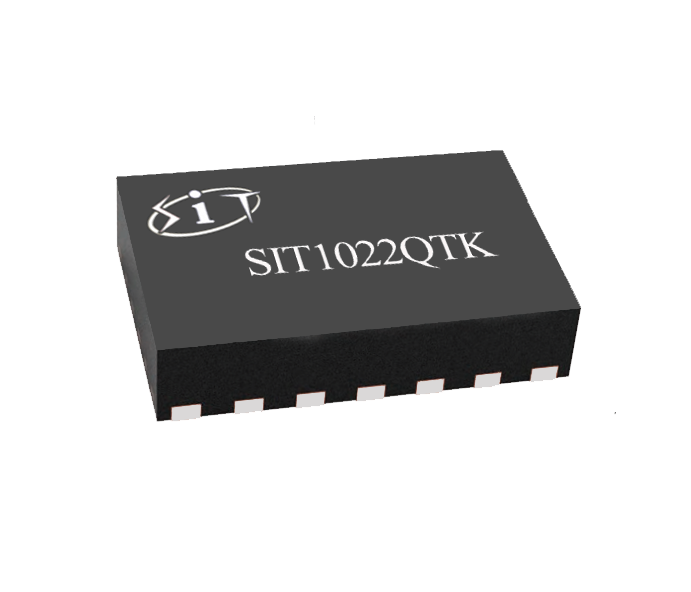

芯力特双通道本地互联网络LIN收发器--SIT1022Q

SIT1022Q是一款双通道本地互联网络（LIN）物理层收发器，符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO 17987-4:2016 (12V) 和SAE J2602标准。主要适用于使用1kbps至20kbps传输速率的车载网络。SIT1022Q通过TXDx引脚控制 LINx总线的状态，可将协议控制器的发送数据流转换为具有最佳压摆率和波形整形的总线信号，以最大程度地减少电磁辐射发射（EME）。LIN总线输出引脚具有内部上拉电阻，仅当用作主机节点时，才需将LIN总线端口通过一个与二极管串联的外部电阻上拉至VBAT。SIT1022Q通过LINx引脚接收总线上的数据流，并由接收器的输出引脚RXDx将数据传送到外部的微控制器。

SIT1022Q可在5.5V~18V工作电压范围内，支持12V 应用。SIT1022Q在休眠模式和待机模式下可实现极低的静态电流消耗，发生故障时可快速地将功耗降至最低，并且可通过SLPx_N引脚上的消息将器件置于正常工作模式。

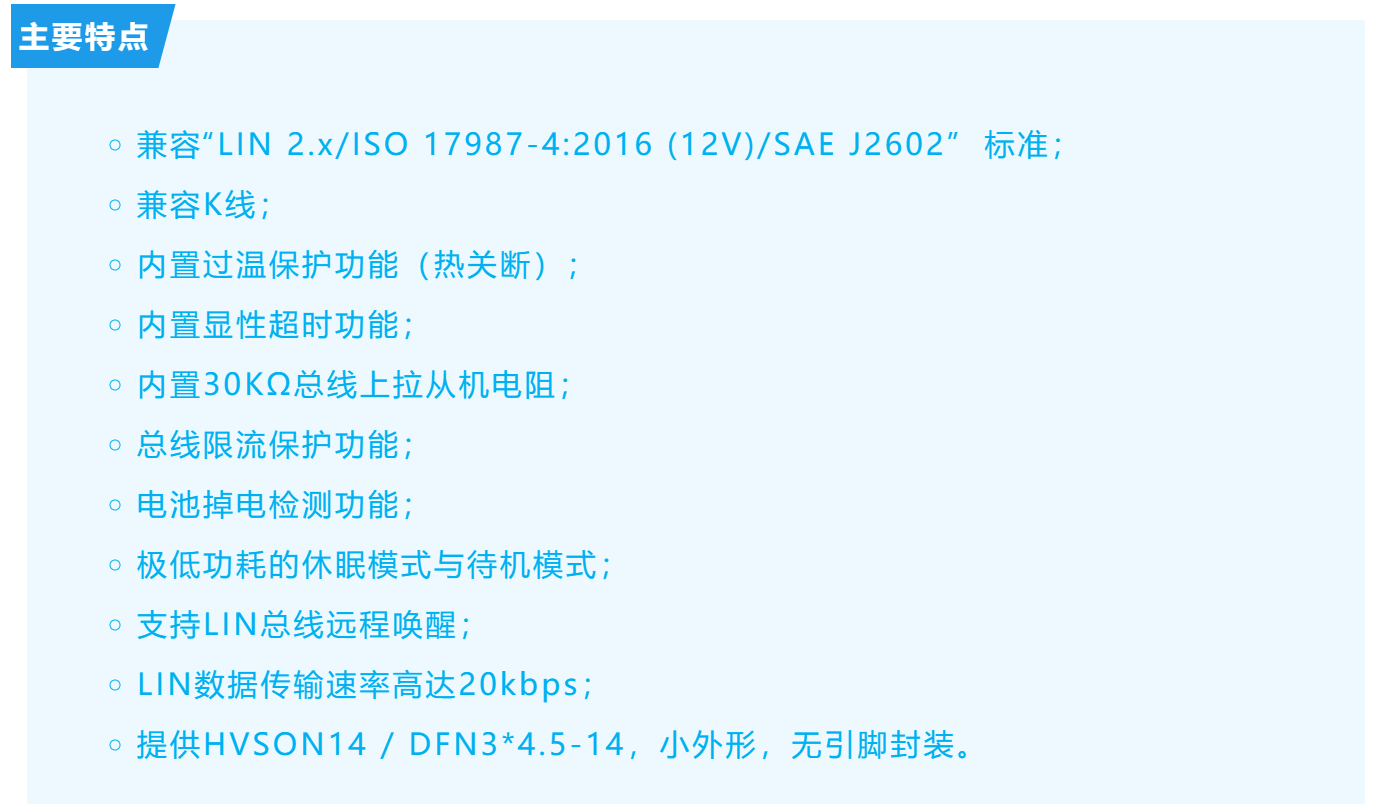

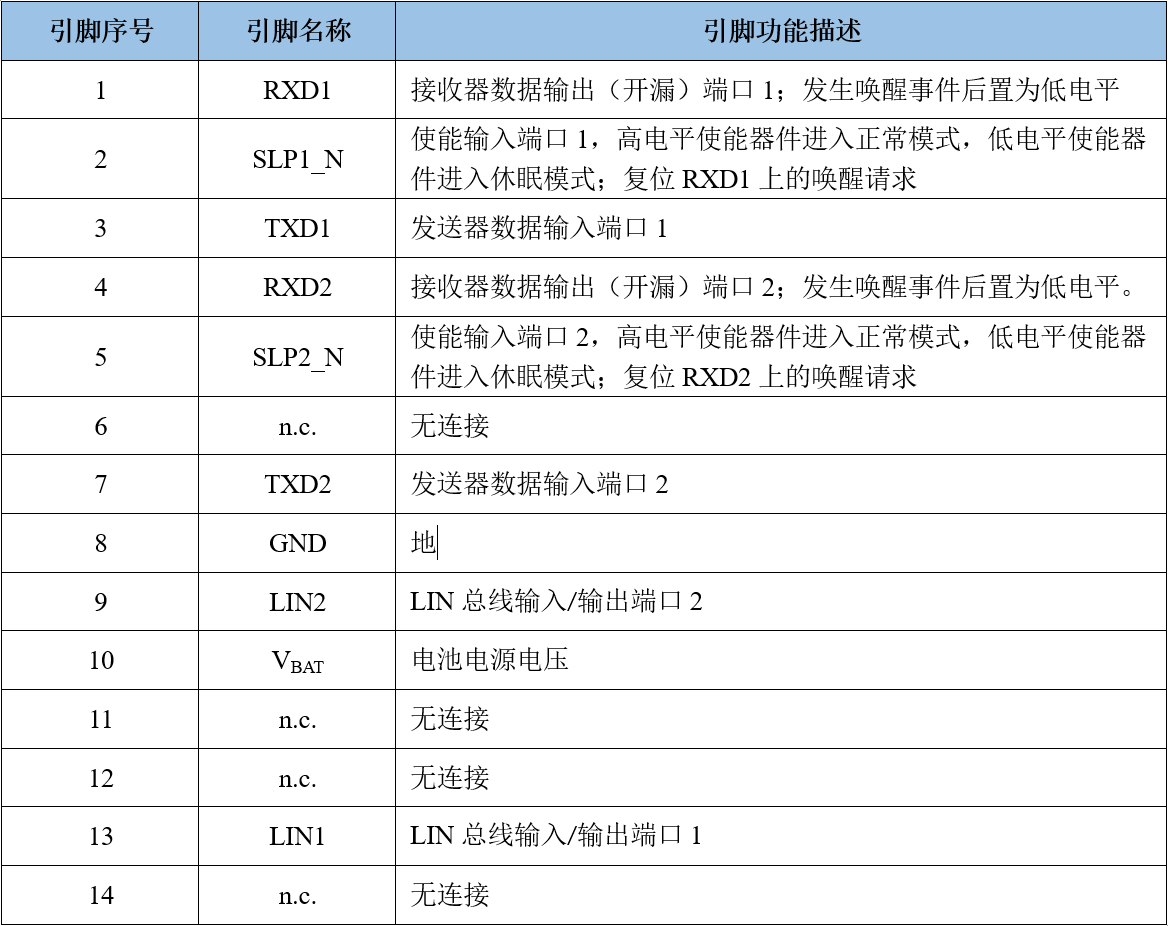

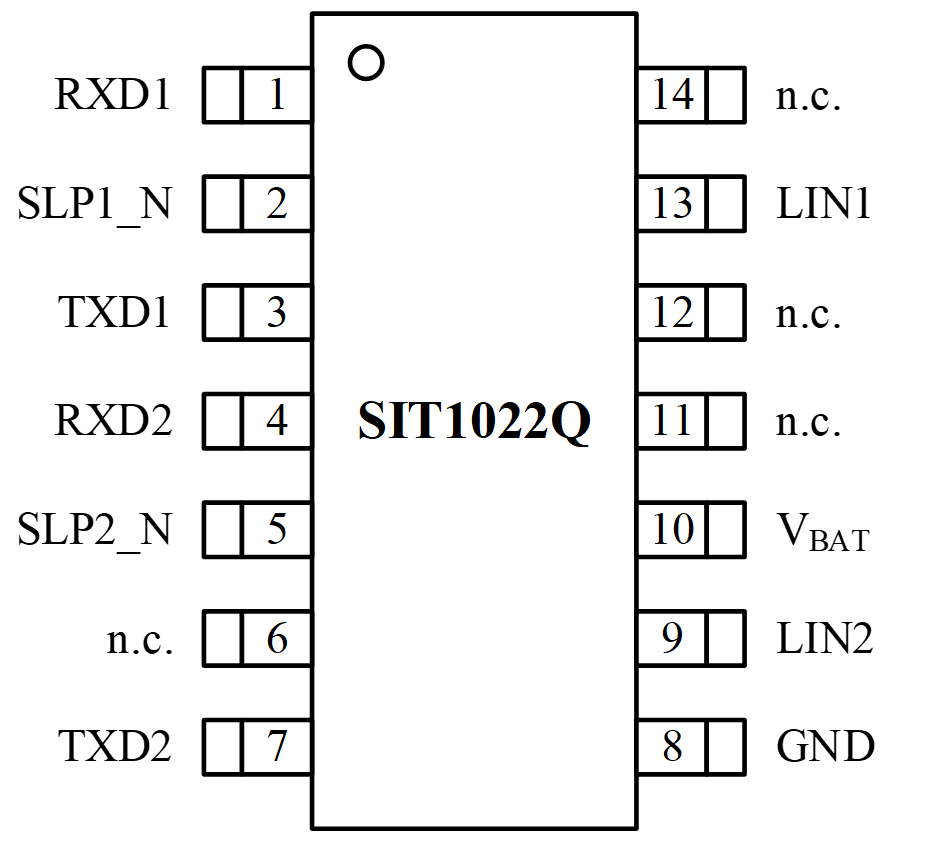

SIT1022Q的引脚定义：
